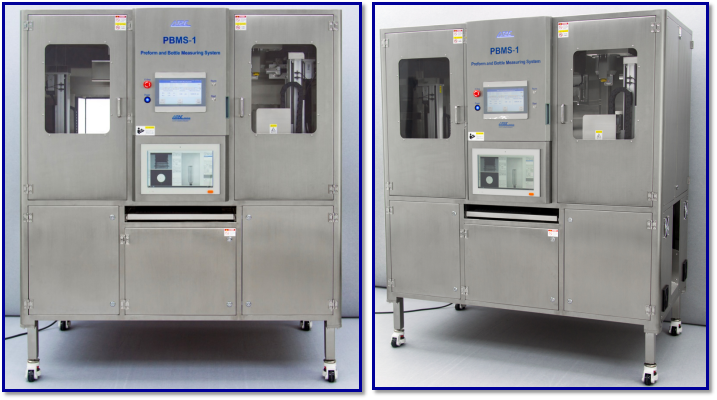

PBMS瓶坯和瓶综合尺寸检测系统
PBMS瓶坯和瓶子测量系统是一种用于测量瓶坯和瓶子（PET/玻璃瓶子）整体尺寸的自动仪器。该仪器根据光学多镜片折射和分段成像原理设计，使用多段样本影像通过图形学与图像数据分析获取轮廓图像。在通过亚像素级图像数据算法计算样本轮廓，确保轮廓不变形并保证测量精度。
测量壁厚是采用激光共焦原理测量，它利用激光光源和共焦透镜系统，通过精确的光学聚焦和探测来获取高分辨率的测量数据。
PBMS系统具有灵活的组合功能模块，可根据不同需求进行配置：
基础模块：用于瓶身尺寸和垂直度的测量，适用于空瓶和瓶坯。
瓶口内径模块：适用于空瓶和瓶坯。
测厚模块：可选择只包含空瓶或瓶坯的测量（需同时测量空瓶和瓶坯，则需配套两个测厚模块。
这种模块化设计使得PBMS系统能够灵活应对各种测量需求，提供更为全面和精准的解决方案。
仪器参数：
l 样品直径：≤ Φ115mm（其他范围可定制）
l 坯口（瓶口）直径：≤ Φ50mm（其他范围可定制）
l 样品高度范围：50~350mm （其他范围可定制）
l 瓶坯样品高度范围：50~220mm （其他范围可定制）
l 测量范围：
瓶坯：综合尺寸测量（根据模块搭配，可测量含壁厚、坯口内径及螺纹角度等测量）
瓶子：综合尺寸测量（根据模块搭配，可测量含壁厚、坯口内径及螺纹角度等测量）
l 显示屏：10寸触摸屏
l CCD 显示屏：15.6寸触摸屏
l 照明：平行背板光
l 测量精度：0.01mm
l 重复精度：±0.01mm（瓶口内径±0.01mm，壁厚精度可达±0.01mm，瓶坯或瓶总高±0.05mm，坯身外径±0.02mm，瓶身外径±0.02mm，翘曲度/垂直度±0.05mm，螺纹角度±1°）
l 测量时间：运动图像旋转一周均值根据电机转速, 如电机转速为 10圈每分钟, 则测整瓶数据为6秒，静态图像则为 1~2秒之间，瓶口螺纹同理
l 存储容量：64G
l 输出格式：CSV，Excel（仅数据），PDF
l 接口类型：USB 2.0/3.0、千兆网
l 运行系统：Windows
l 语言：英语 / 中文
l 电源要求：AC 110V / 220V 50Hz/60Hz
l 使用环境温度：10 ～ 36℃
l 使用环境湿度：20~60% Rh，无凝结
l 仪器尺寸：1142 (L) x 1027 (W) x 1950 (H) mm
选配：
l 瓶口内径模块
l 空瓶测厚模块 （厚度测量范围：0.04mm~1.4mm)
l 瓶坯测厚模块 (厚度测量范围：0.3mm~8mm)
l 专用坯口（瓶口）垫块
