SeamCheck Plus全自动二重卷边投影仪

二重卷边的封边质量是罐质量检测中的一个重要检查项目。对于罐供应商，罐装饮料和食品的生产商，二重卷边的质量检测是其中一个关键项目。AT2E公司的SeamCheck Plus全自动二重卷边投影仪为二重卷边的检测提供了方便、快捷的解决方案。卷边投影仪优化的外观设计，仪器体积更小，可更灵活的放置。全新升级的新一代UHD光学镜头，图像分辨率及清晰度更高，并进一步提升了图像的对比度，让卷边剖面的画质获得全面的提升。

使用AT2E公司的卷封切割机（卷封锯）对罐的卷边进行切割以获得清晰的卷边剖面图。配套的SeamCheck专业测量软件，能使测量过程更加精确、迅速。

性能特点：

• 全自动描点（自动测量功能），点击自动测量按钮即能轻松完成测量


• 采用先进的光学镜头，免受外部光源干扰，确保图像清晰度


• 测量软件自带数据库管理系统，所有测量结果和图像储存在数据库中，随时可以查阅已保存项目的数据


• 9个固定检测数据：卷边长度、罐身钩长度、罐盖钩长度、搭接长度、卷边间隙长度、搭接率、罐身钩搭接百分率、盖钩搭接百分率、图像卷边厚度（通过外置的量规可以扩展为12个检测参数，可选实测卷边厚度，实测埋头度，罐高，翻边宽度和紧密度等）


• 集成SPC功能，可通过数据传输盒采集三丰数显表的数据（实测卷边厚度，实测埋头度，罐高，翻边宽度和紧密度等）


• 数据可输出为Excel电子表格


• 可自定义报表格式，适合企业自身风格和格式


• 能预设多套检验标准，每次测量可以自动判断和警告测量结果是否合格


• 测量数据和标注线直接标注在卷边图像，测量数据同时显示在屏幕相应字段位置


• 图表统计功能，自动对测量结果进行分析和对比


• 放大镜功能，允许操作员局部放大图像，精确选点


• 测量结果直接显示在屏幕上，如结果超出标准，软件自动提示


• 可储存或打印卷封图像


• 配有专用校准块，可随时对仪器进行校准


• 平台位置、角度可调


• 光源亮度可调

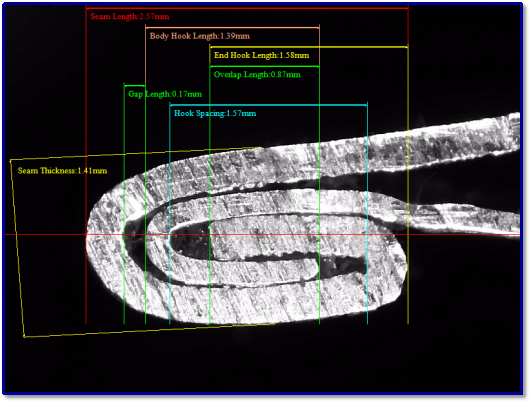

卷边剖面测量界面

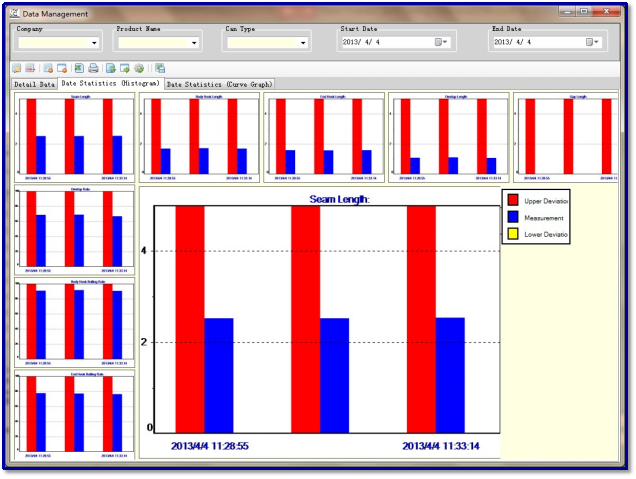

数据统计界面

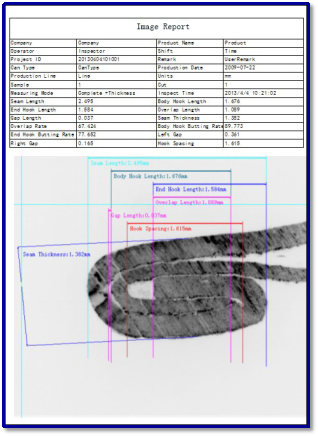

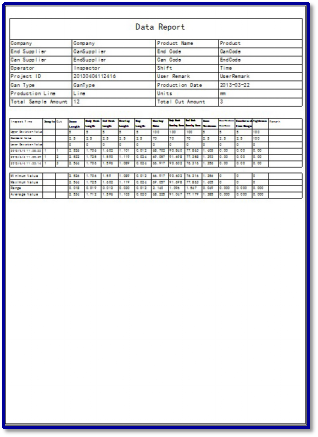

图像报表                                     数据报表

卷边投影仪仪器组成：

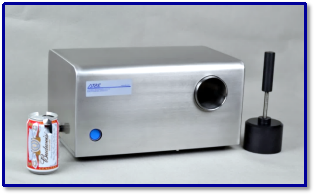

   1. SeamCheck Plus二重卷边投影仪

   2. SeamCheck1.2专业测量软件

   3. 2 mm 校准块

技术参数：

• 电源：100 – 240 V / 50 – 60 Hz


• 仪器供电：DC 5V / 1A


• 视频信号接口：USB 2.0


• 分度：0.01 或0.001mm


• 精度：0.005 mm


• 放大倍数：60倍


• 选点放大倍数：180倍


• 罐径：最大180 mm


• 仪器尺寸：420(长) x 200(宽) x 95(高)  mm


• 仪器净重：5 kg

• ANSS静音卷边切割机（卷封锯） / SS-1卷边切割机（卷封锯）


• STG-1卷边厚度测定仪（数显）


• CG-D埋头度测定仪（数显）


• FWG-1空罐翻边宽度测定仪（数显）


• HG-1数显高度尺


• DTB-1 数据传输盒（含数据线）



  选配卷边切割机（卷封锯）：ANSS & SS-1

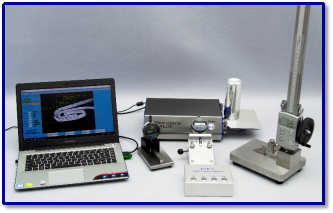

                            SeamCheck Plus 可通过DTB-1数据传输盒连接扩展量规
